宿遷噴漆房烤漆房廢氣處理設備*

噴淋塔+活性炭吸附箱二級處理

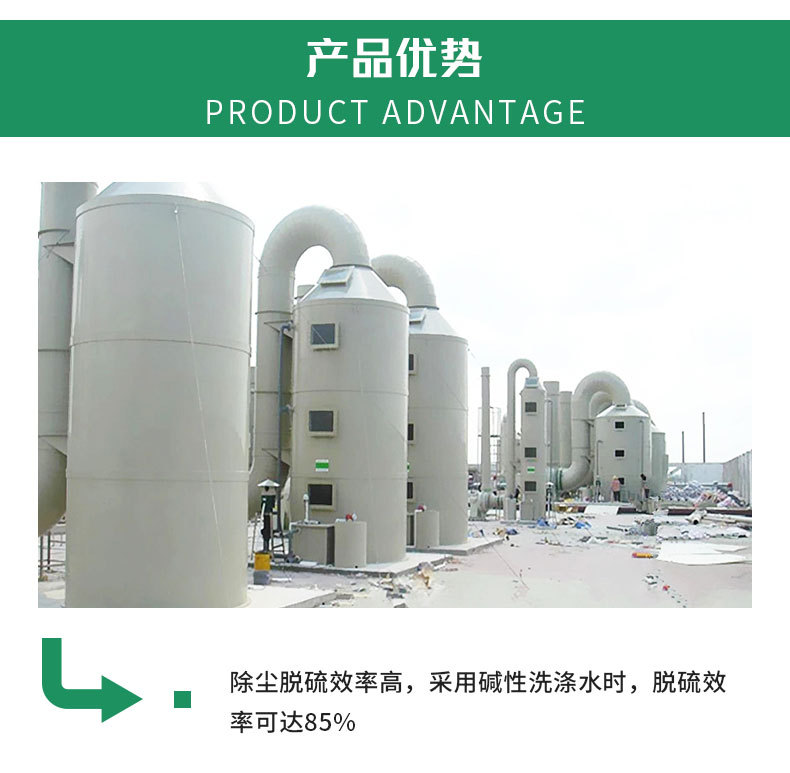

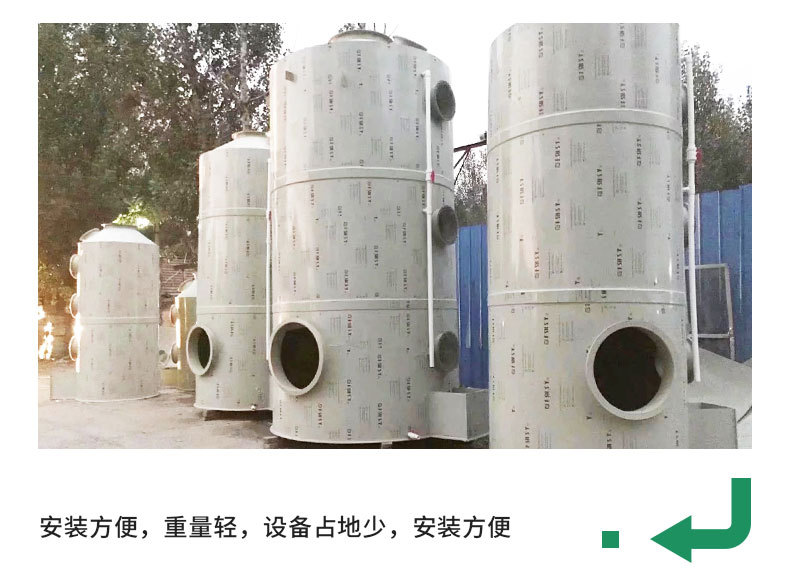

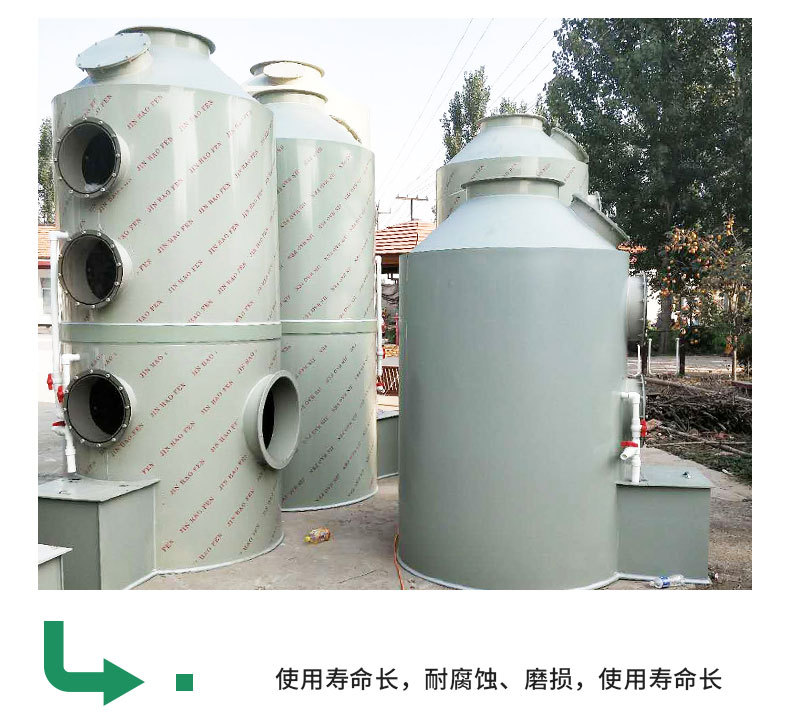

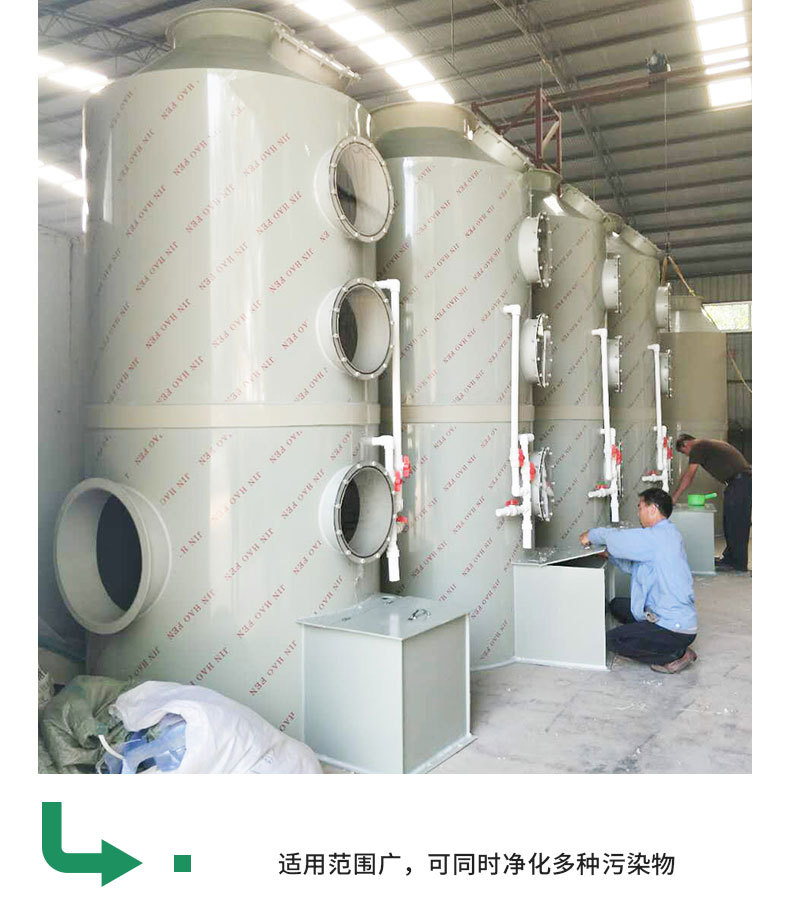

噴淋塔設備

工作原理

    塔內填料層作為氣液兩相間接觸構件的傳質設備；填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。氣體從塔底（或一側）送入，經氣體分布裝置分布后，與液體呈逆流（或截流）連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質，待處理氣體經傳質作用進入循環液體中與塔筒體內壁的水霧和水膜接觸而被水滴、水膜黏附捕獲，并隨筒壁不斷更新的水膜向下排出水洗塔，從而使含塵廢氣得以凈化排放，上升的氣體在塔上層除霧器作用進行除濕干燥后排放或者進入下道工藝。水洗塔底部設有循環水箱，通過循環水泵不斷將水循環送入塔內，根據水箱內水質情況定期更換清水或補水。

噴淋塔又稱水洗塔、洗滌塔、凈化塔；按性質分為酸性洗滌塔、堿性洗滌塔；按形狀也可分為立式洗滌塔、臥式洗滌塔；按材質又為分PP洗滌塔、玻璃鋼洗滌塔等。噴淋塔也常用于除臭，適用于所有大中型密閉或半密閉的空間。惡臭氣體經收集進入噴淋塔，通過一系列反應去除臭氣分子，其除臭效率*，占地面積小，運行成本很低，可實現自動控制。設備分單塔體和雙塔體。

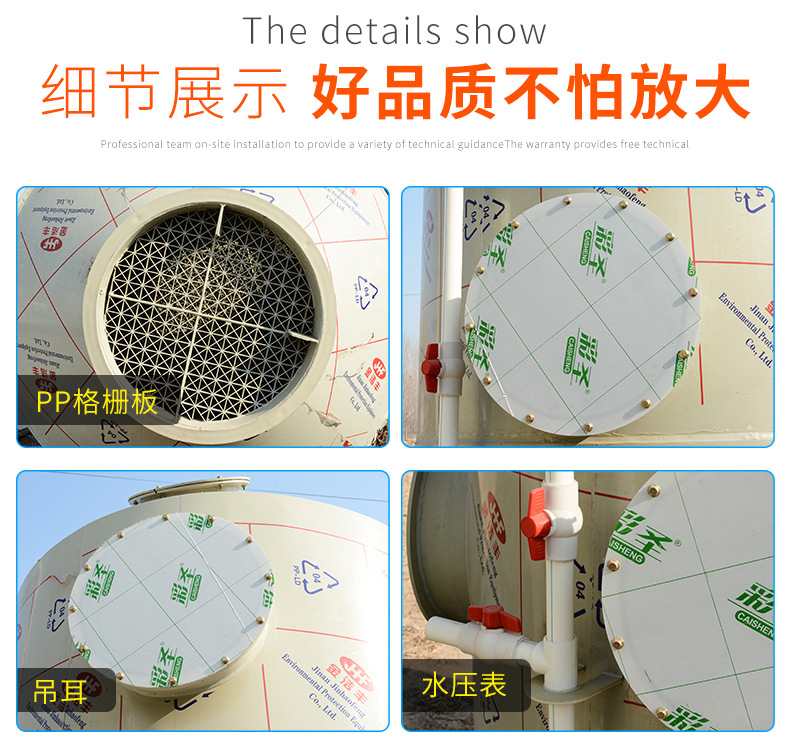

設備采用圓形塔體，具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、觀檢孔等組成。

宿遷噴漆房烤漆房廢氣處理設備*

活性炭吸附箱

活性炭吸附箱技術說明

a.吸附單元在設備箱體內分層抽屜式安裝，能夠非常方便從兩側的檢查門取出。吸附單元可以選用不同材質制作，鍍鋅鋼板、不銹鋼、玻璃鋼、工程塑料。

b.檢查門開啟方便、密封嚴密。大型廢氣凈化器的檢查門分為上下兩個，可以分別打開，單獨取下。

c.基架用熱鍍鋅槽鋼制作。堅固的基架可以保證設備安裝和運輸的要求。

d.進（出）氣口是法蘭式接口，可以連接風管?？梢愿鶕嶋H要求安排尺寸、位置、方向。例如設在箱體頂部或側面。

e.由于活性炭具有能夠再生的特點，因此，在活性炭用量大、廢氣濃度高及活性炭飽和時間短的情況下，可使用活性炭吸附箱對活性炭進行再生循環使用（脫附方法使用蒸汽或電加熱）。使用活性炭脫附設備不但可以節約運行成本，而且能夠對吸附的廢氣進行回收，同時避免了二次污染。

工作原理

  需治理的廢氣由風機提供動力，經主管道在負壓的作用下進入活性炭吸附箱體，由于活性炭固體表面上存在著未平衡和未飽和的分子引力或化學健力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，污染物質從而被吸附，廢氣經過濾器后，進入設備排塵系統，凈化氣體高空達標排放。

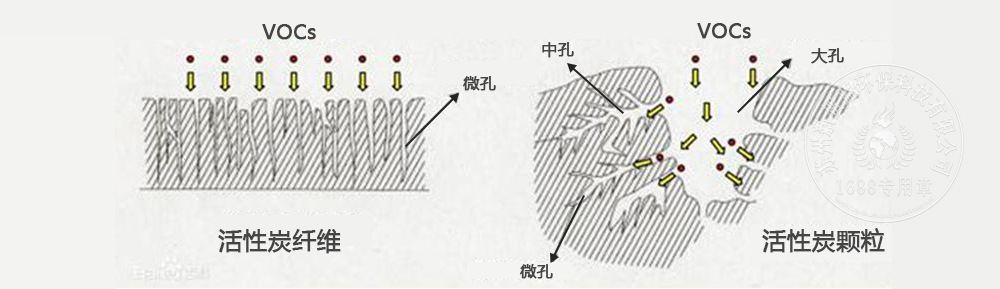

活性炭又稱活性炭黑，根據外觀可以分為顆粒碳、蜂窩炭和纖維炭。活性炭主要成分除了炭還包括氧、氫等元素?；钚蕴吭诮Y構上由于微晶碳是不規則排列，在交叉連接之間有細孔，在活化時會產生碳組織缺陷，因此它是一種多孔炭，堆積密度大，表面積大。

活性炭材料中有大量肉眼看不見的微孔，1g活性炭材料中微孔，將其展開后表面積可高達800~1500㎡，特殊用途的更高。也就是說，在一個米粒大小的活性炭顆粒中，微孔的表面積可能相當于一個客廳面積的大小。正是這些高度發達，如人體毛細血管般的孔隙結構，使活性炭擁有了優良的吸附性。

為保證炭層具有適宜的孔隙率，減少氣體通過的阻力，應預先除去進氣中的固體顆粒物及液滴，需要對進入活性炭吸附床的有機廢氣進行顆粒物處理，一般要確?；钚蕴看策M口廢氣內顆粒粉塵的濃度，吸附劑吸附吸附質后，其吸附能力將逐漸降低，為了保證吸附效率，對失去吸附能力的吸附劑應進行定期更換。

1. 結構簡單，穩定高效，處理能耗低；

2. 工藝簡潔，應用廣泛；

3. 設備使用壽命長，維護方便；

4. 設備構造緊湊，占地面積??；

5. 吸附效率高，效果明顯，適用面廣；

6. 維護方便，無技術要求；

7. 能同時處理多種混合廢氣。
